Fonctionnement

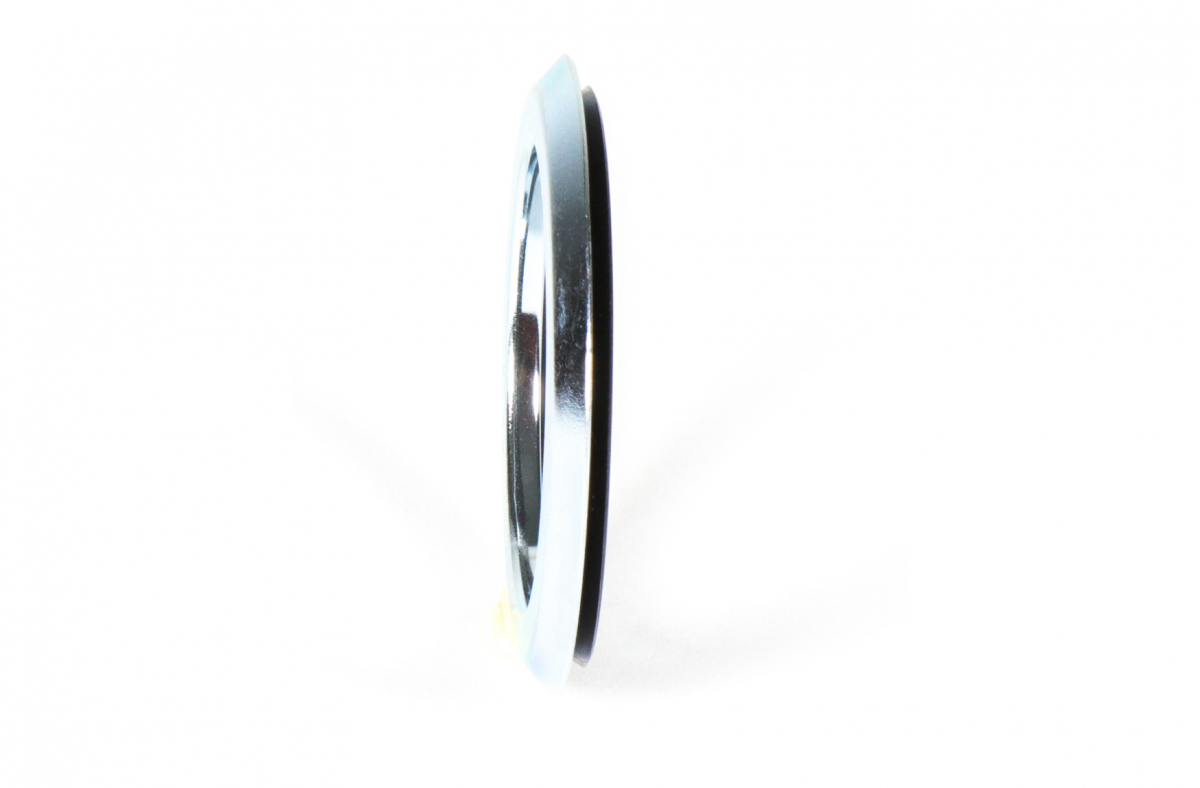

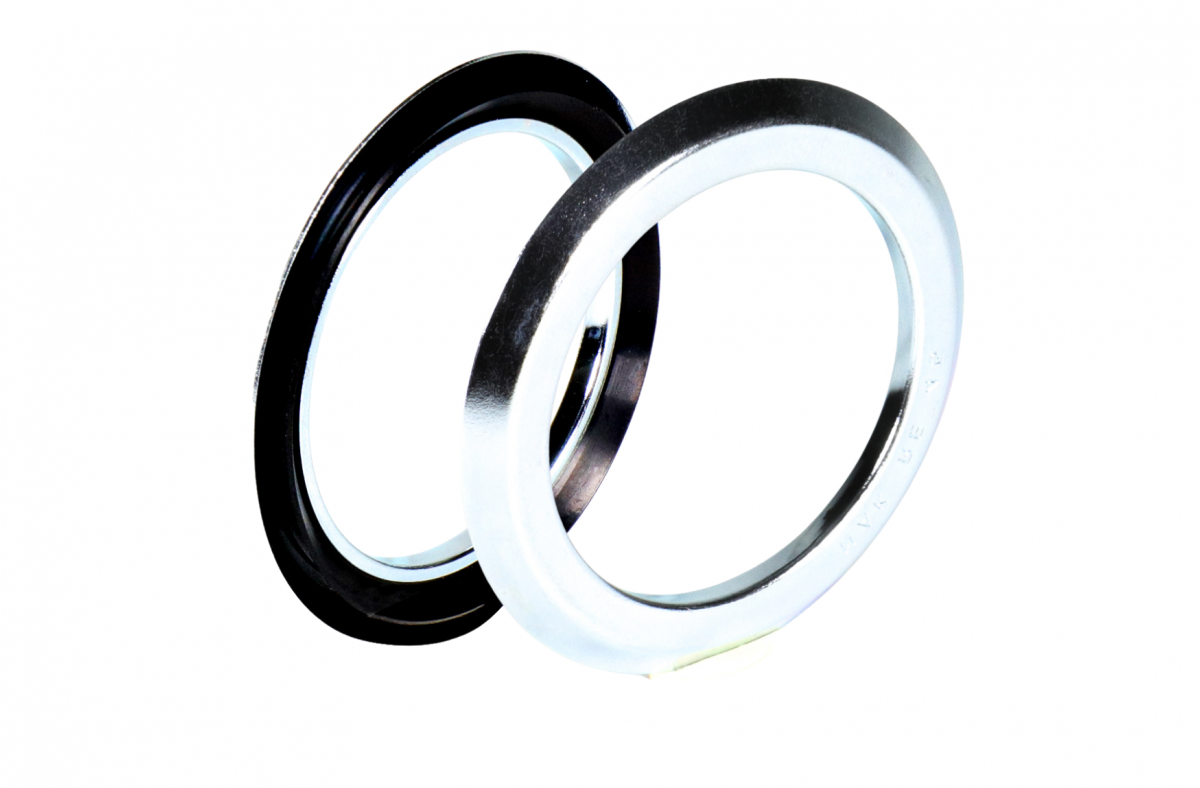

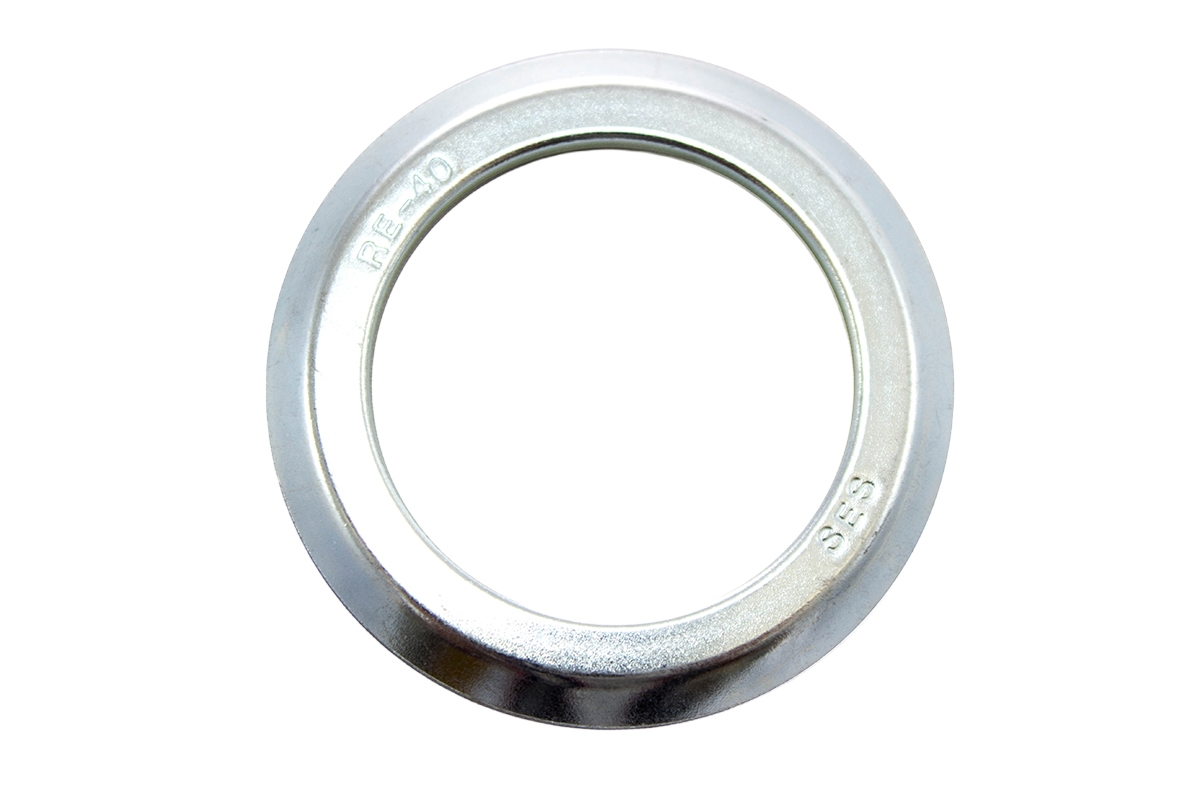

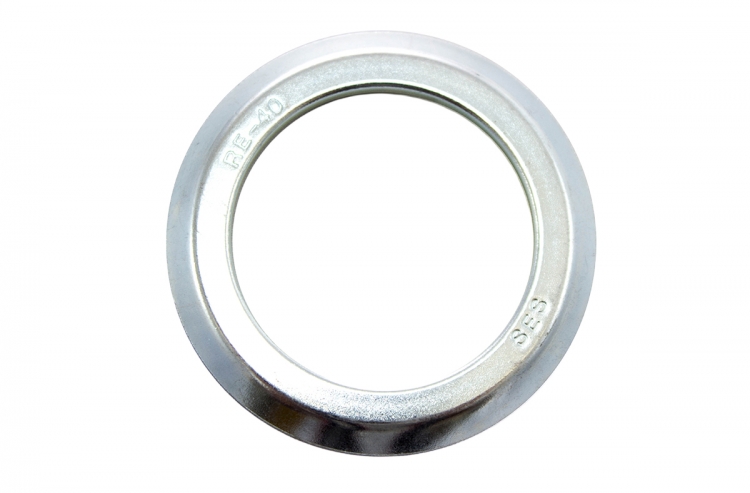

Les joints RB et RB9 sont une solution d’étanchéité ayant un effet axial.
Leur conception permet de protéger les mécanismes des pollutions extérieures grâce à leur cage en acier.
Leur rôle de barrière assure une étanchéité idéale au contact d'éléments hostiles comme la poussière, les éclaboussures, etc.
Avec un faible contact sur leur portée, les efforts de frottement restent très faibles.
Montés serrés sur l’arbre, les joints faciaux RB et RB9 supportent tous types de fouettement et d’excentration et servent également de rétention d'huile/graisse derrière un palier.
Caractéristiques

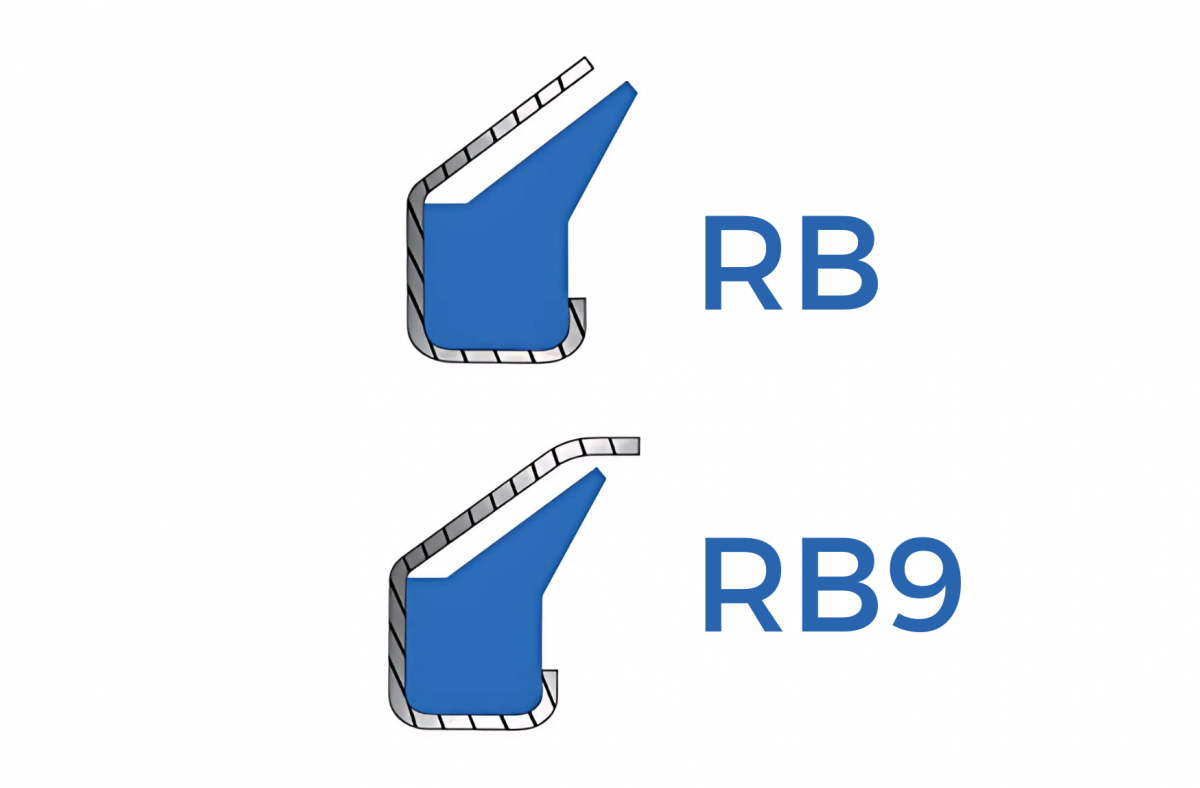

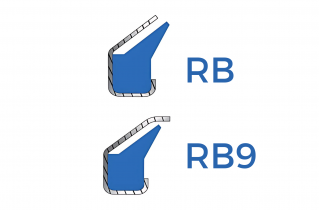

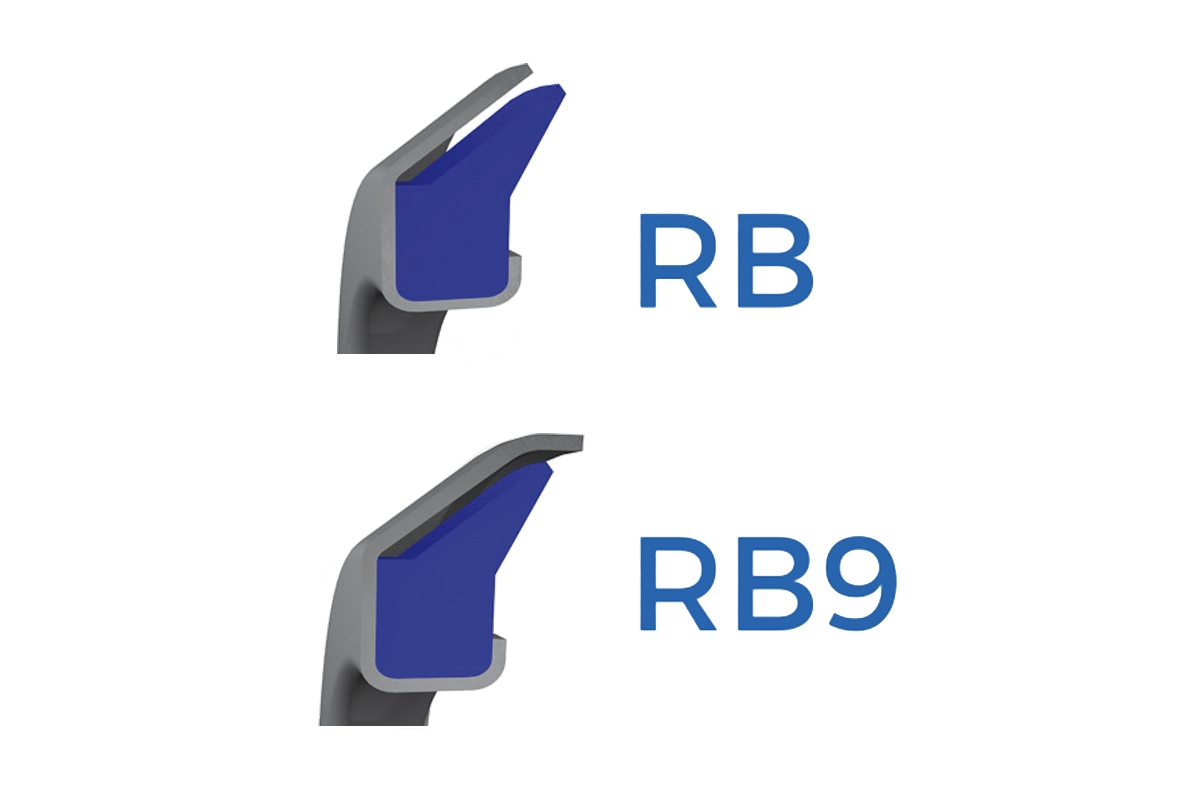

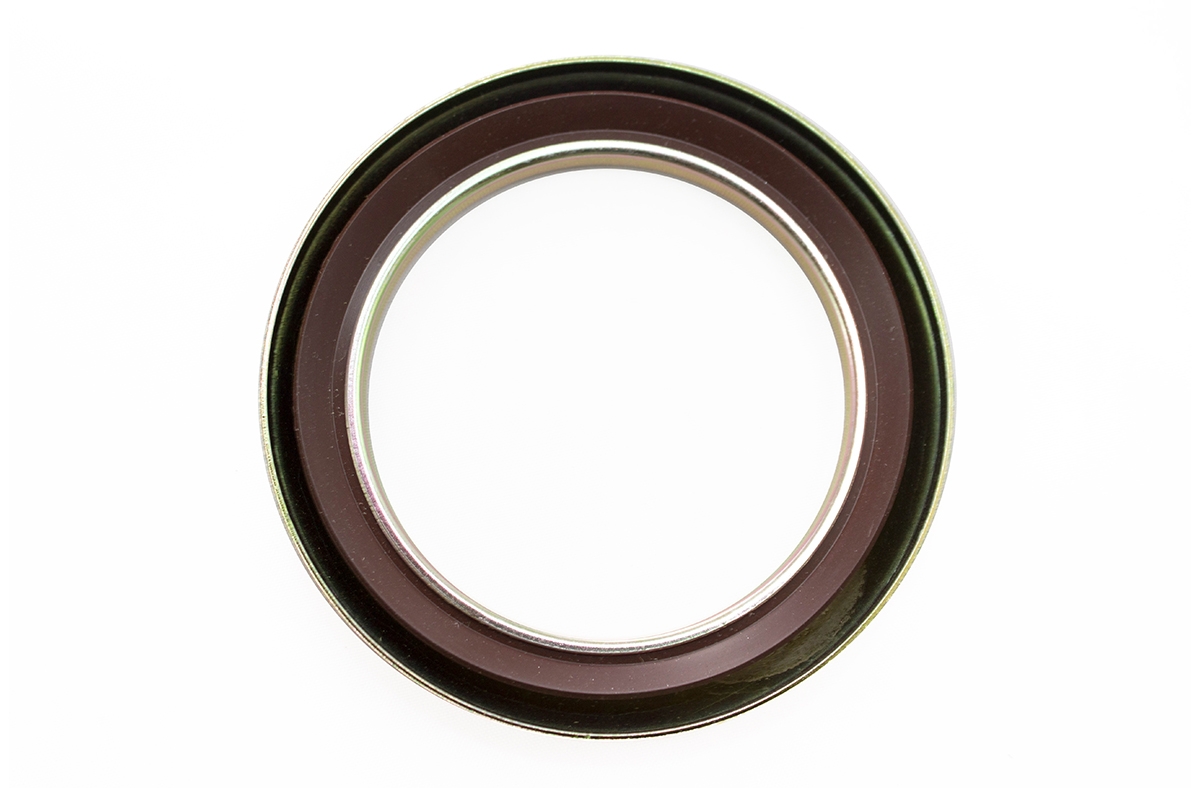

Le joint RB est sans armature et doté d'une lèvre faciale ainsi que d'une enveloppe extérieure en élastomère.
Vitesse max.
La vitesse maximale est de 20 m.s-1
Pour des vitesses inférieures à 12 m.s-1 et des applications sans pression, il est possible d’utiliser les joints faciaux RB comme étanchéité principale. Au-delà, la force centrifuge commence à soulever la lèvre qui n’agit alors plus que comme déflecteur.
Dimensions

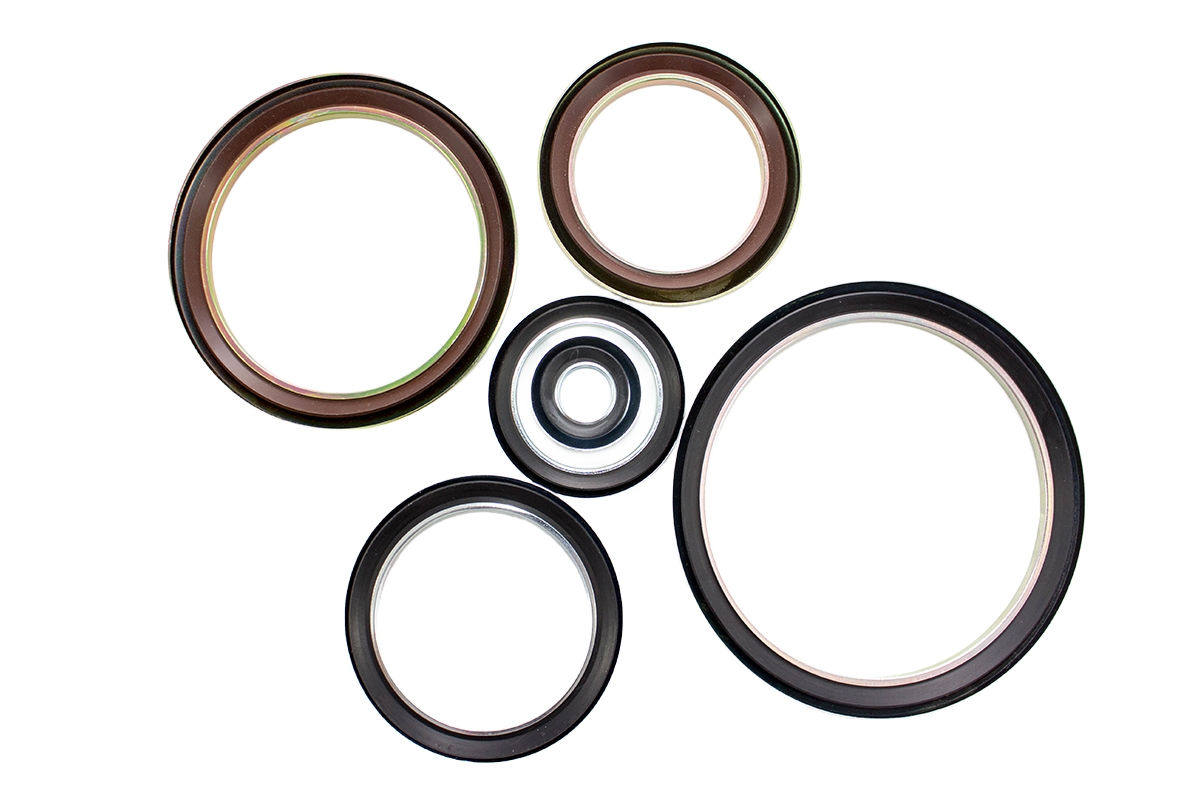

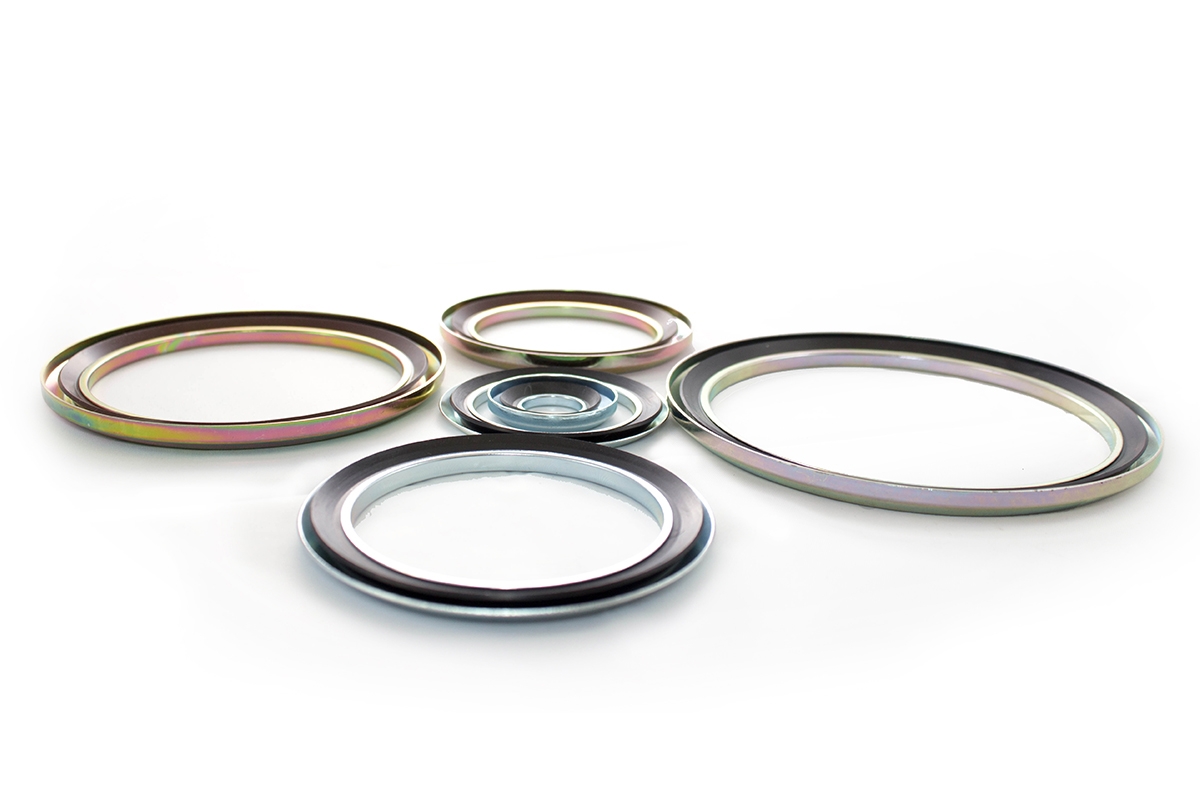

De Ø10 à Ø225
Matières
- NBR
- FPM
- EPDM
- VMQ
- Autres matières sur demande
Nous proposons aussi sur demande un traitement de surface pour améliorer le coefficient de frottement, ainsi qu'une armature en acier inoxydable.
Montage
- Les joints RB et RB9 n’ont pas besoin de fixation axiale, car ils sont maintenus ajustés sur l’arbre
- Le joint doit être légèrement graissé avant le montage
- Tolérance de l'arbre ISO h9
- Portée de frottement : Ra 0,4 à 0,8 µm
- Logement : Ra 2 à 4 µm
