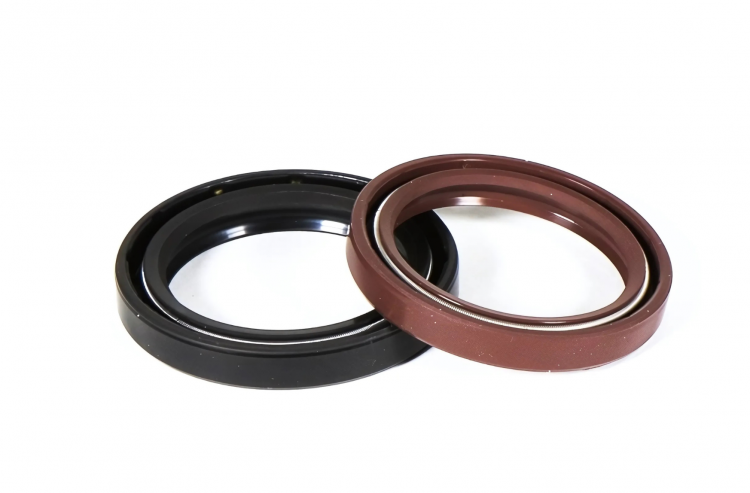

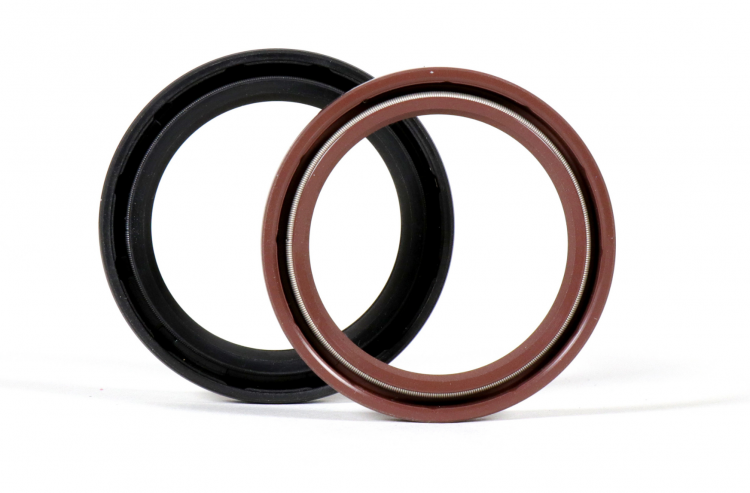

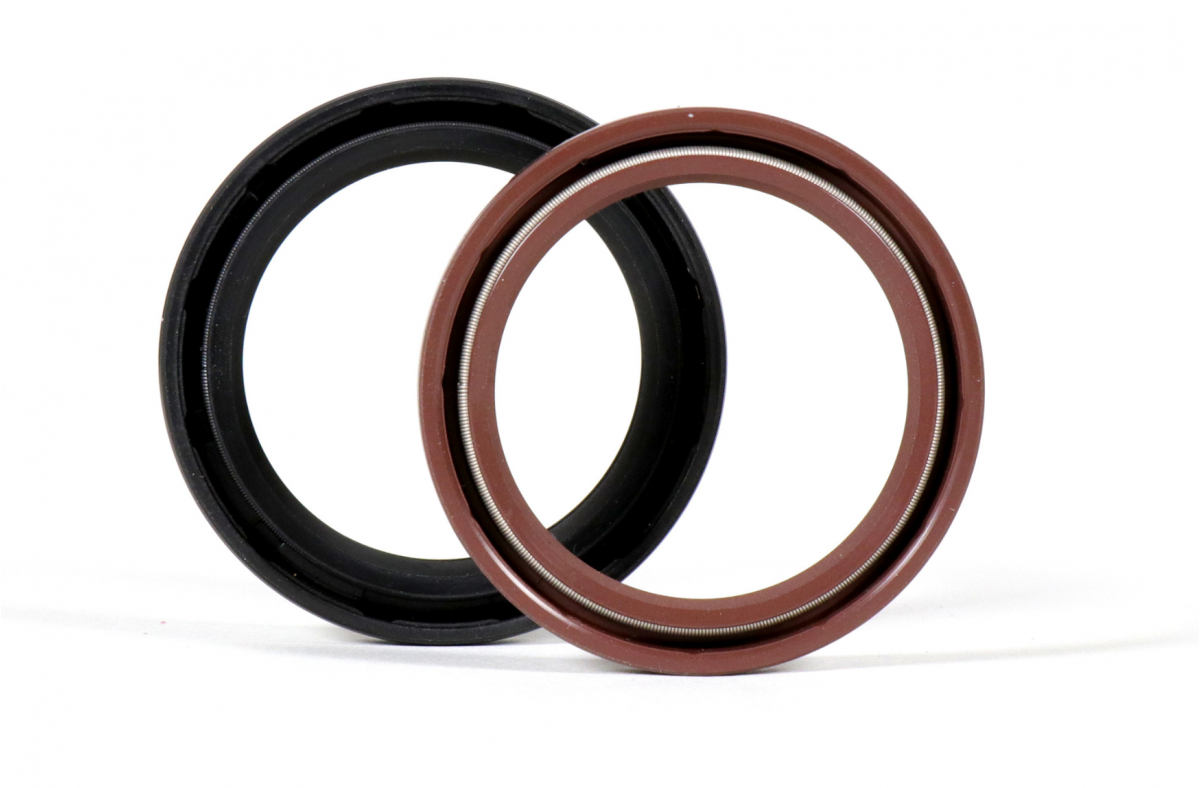

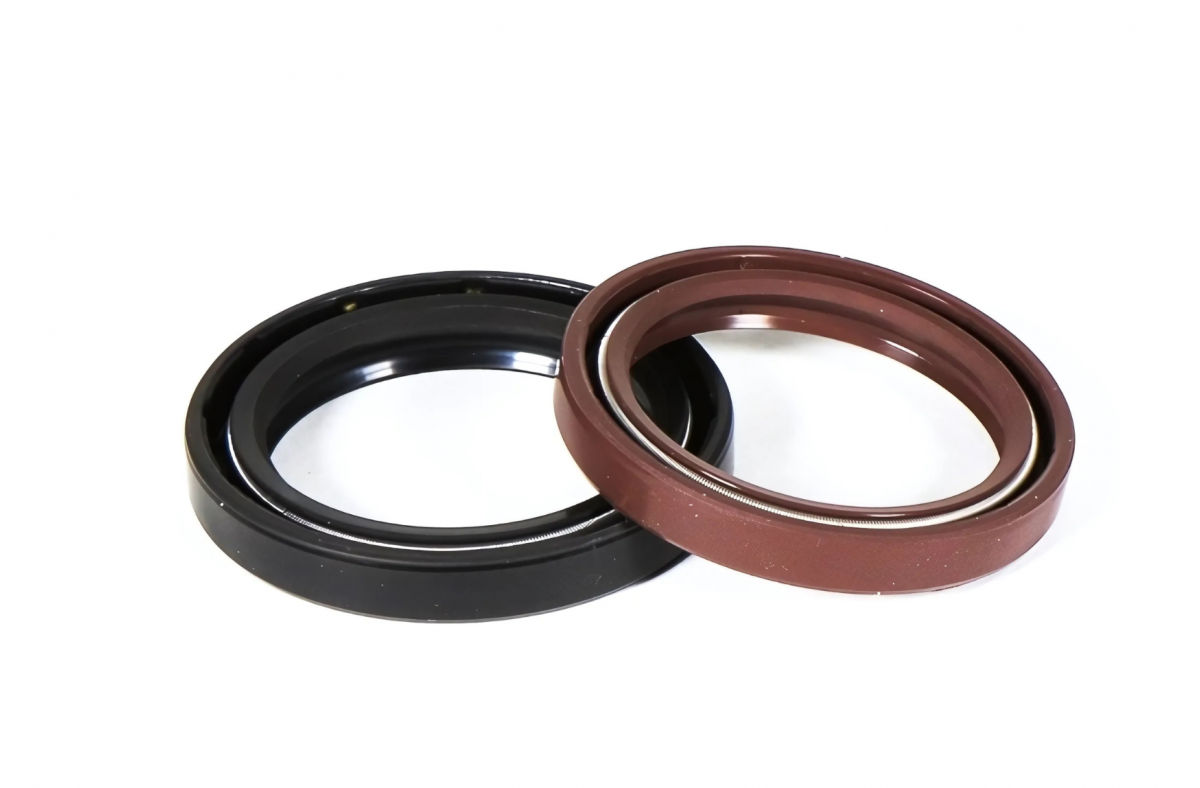

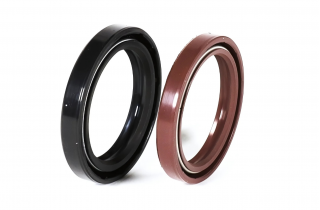

La bague d’étanchéité également appelée joint SPI ou bague à lèvres sont des joints conçus pour les arbres tournants. Elles assurent une étanchéité radiale et dynamique, empêchant ainsi les fuites d'huile ou de graisse.
Ces bagues sont composées de trois éléments principaux :
Les bagues d’étanchéité sont destinées à assurer l'étanchéité des arbres rotatifs sans mouvements axiaux dans des applications où la pression est faible ou nulle.
Les principales caractéristiques à considérer lors du choix d'une bague d'étanchéité sont :

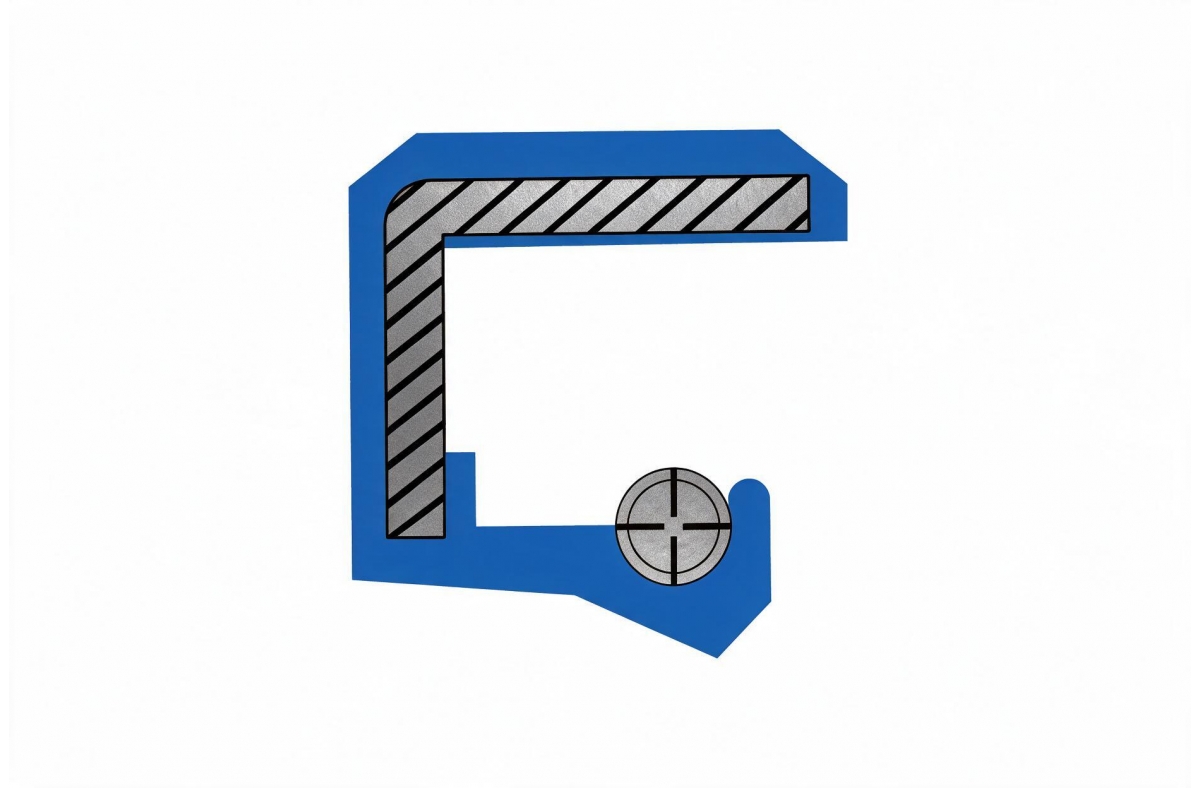

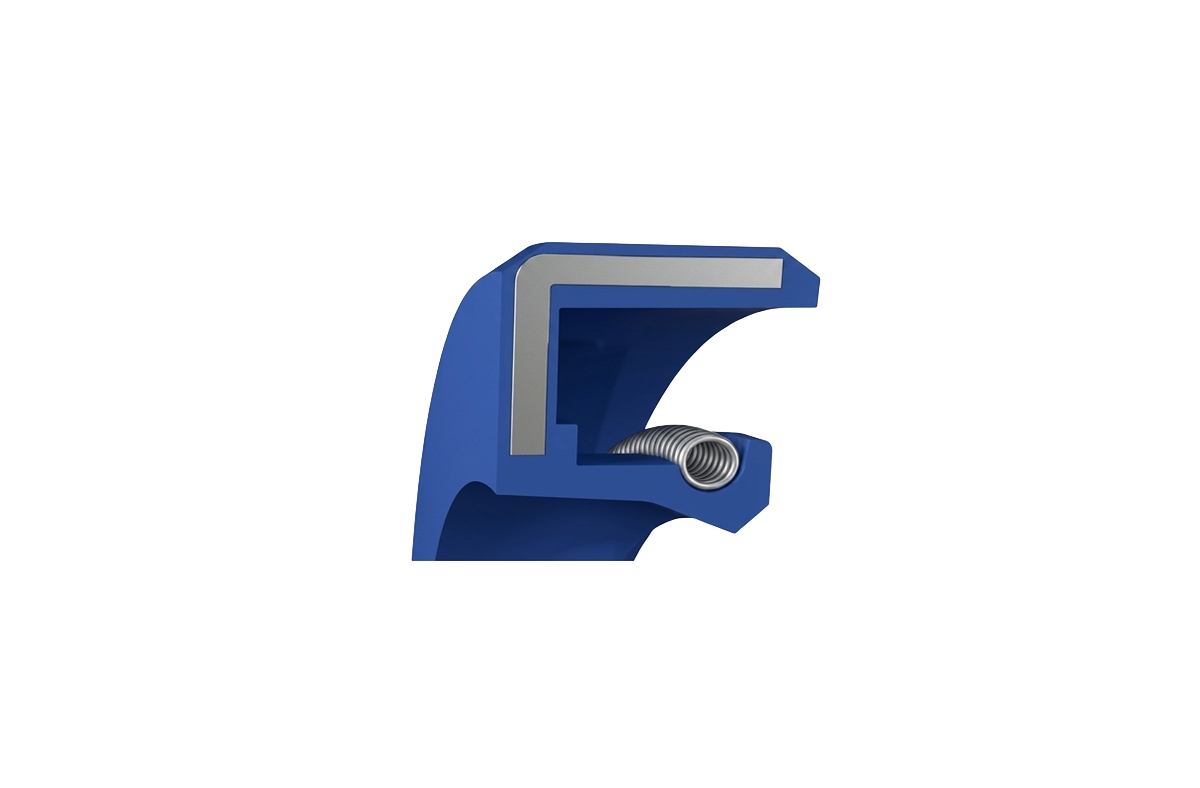

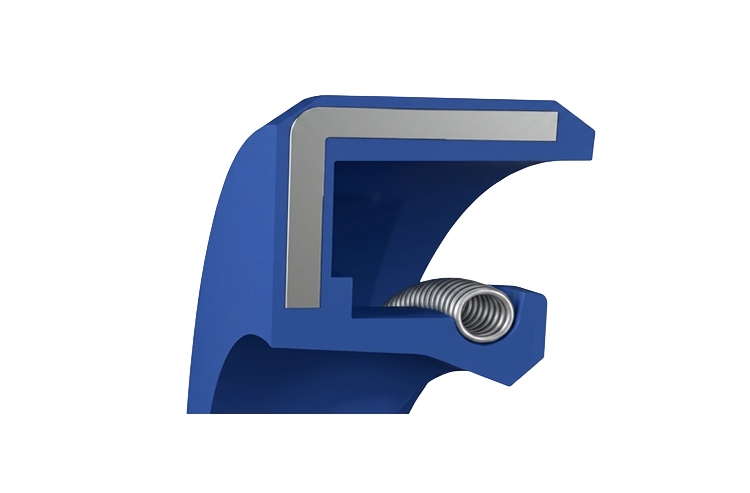

La bague d’étanchéité en élastomère est composée de plusieurs éléments principaux :
En fonction de l’application, de la vitesse de rotation, de la température et du fluide en contact, l'élastomère adapté peut changer.
Elastomères les plus souvent utilisés : NBR, EPDM, VMQ, FPM, ACM
Voici les 3 éléments qui vont définir un joint SPI :
En fonction du diamètre de l'arbre (intérieur), du diamètre d'alésage (extérieur) et de l'épaisseur (hauteur).
Le diamètre intérieur se doit d'être légèrement inférieur pour empêcher les contaminants d'entrer.
Il existe une large gamme de profils de bague d'étanchéité, standards et spécifiques :
 A |
 AS |
A/AS : Les bagues de type A et AS s’adaptent à la plupart des applications rotatives. Étanchéité fiable, même si le logement comporte une rugosité importante, peut subir une dilatation thermique conséquente. |
 B |
 BS |
B/BS: Les bagues B et BS s’adaptent à la plupart des applications rotatives. Particulièrement recommandées pour un bon maintien dans son logement et absorbe aussi les problèmes de concentricité. L’armature apparente permet une bonne dissipation de la chaleur. |
 C |
 CS |
C/CS : Les bagues C et CS s’adaptent à la plupart des applications rotatives. La robustesse de la double armature métallique facilite le montage pour les grandes dimensions ou encore quand le montage de la bague s’avère difficile. |
 AX |
 ASX |
AX/ASX : Les bagues AX et ASX s’adaptent à la plupart des applications rotatives. L’élastomère nervuré améliore le montage et l’étanchéité des bagues sur des logements abîmés ou en mauvais état de surface. Les bagues AX et ASX sont aussi recommandées pour les logements subissant une dilatation thermique. |
 AP |
 ASP |
AP/ASP : Les bagues AP et ASP sont très utilisées dans les moteurs, les pompes et les applications pour le vide. |
 ADUO |
ADUO : Les bagues ADUO s’adaptent à la plupart des applications rotatives. Recommandées et adaptées à la séparation des fluides ou en cas de fortes pollutions extérieures, notamment dans les applications agricoles, machines-outils, etc. |
Voir tous les profils des bagues d'étanchéité dans la fiche technique
Certains mécanismes très sollicités se trouvant dans des milieux pollués demandent une étanchéité plus complexe qu’une bague standard. Des bagues d'étanchéité sur mesure sont disponibles pour répondre aux applications les plus exigeantes.
Deux grandes normes sont en application : DIN 3760 et ISO 6194.
Une bonne lubrification assure une usure minimale, une meilleure longévité de la bague, ainsi qu’un meilleur rendement.
Avant le montage, il est important de s'assurer que l'environnement est propre et exempt de copeaux et de poussières. Il est ensuite recommandé de lubrifier l'arbre ainsi que le logement.
La bague doit aussi être huilée au niveau de sa lèvre d’étanchéité et de son diamètre extérieur pour faciliter son montage.
Si la bague comporte deux lèvres (type AS), il est préconisé un graissage de l’espace entre les deux lèvres. Il ne faut cependant pas remplir complètement la cavité, car la graisse peut produire un suintement au niveau de la lèvre anti-poussière.
Un graissage par point est plus efficace.
Lorsque deux bagues d’étanchéité sont montées en parallèle, il faut remplir de graisse l’espace entre les deux bagues.
Prévoir un trou de graissage pour d’éventuels remplissages.
Également appelées joints SPI ou joints à lèvre, les bagues d'étanchéité assurent l'étanchéité des arbres tournants dans de nombreuses applications industrielles.
Matière
EPDM, Fluoroélastomère, NBR, PTFE, Silicone
Température min (°C)
-200 (Selon la matière utilisée)
Température max (°C)
+250 (Selon la matière utilisée)
Les bagues d’étanchéité sont destinées à assurer l'étanchéité des arbres rotatifs sans mouvements axiaux dans des applications où la pression est faible ou nulle.
Les principales caractéristiques à considérer lors du choix d'une bague d'étanchéité sont :
La bague d’étanchéité en élastomère est composée de plusieurs éléments principaux :
En fonction de l’application, de la vitesse de rotation, de la température et du fluide en contact, l'élastomère adapté peut changer.
Elastomères les plus souvent utilisés : NBR, EPDM, VMQ, FPM, ACM
Voici les 3 éléments qui vont définir un joint SPI :
En fonction du diamètre de l'arbre (intérieur), du diamètre d'alésage (extérieur) et de l'épaisseur (hauteur).
Le diamètre intérieur se doit d'être légèrement inférieur pour empêcher les contaminants d'entrer.
Il existe une large gamme de profils de bague d'étanchéité, standards et spécifiques :
A |
AS |
A/AS : Les bagues de type A et AS s’adaptent à la plupart des applications rotatives. Étanchéité fiable, même si le logement comporte une rugosité importante, peut subir une dilatation thermique conséquente. |
B |
BS |
B/BS: Les bagues B et BS s’adaptent à la plupart des applications rotatives. Particulièrement recommandées pour un bon maintien dans son logement et absorbe aussi les problèmes de concentricité. L’armature apparente permet une bonne dissipation de la chaleur. |
C |
CS |
C/CS : Les bagues C et CS s’adaptent à la plupart des applications rotatives. La robustesse de la double armature métallique facilite le montage pour les grandes dimensions ou encore quand le montage de la bague s’avère difficile. |
AX |
ASX |
AX/ASX : Les bagues AX et ASX s’adaptent à la plupart des applications rotatives. L’élastomère nervuré améliore le montage et l’étanchéité des bagues sur des logements abîmés ou en mauvais état de surface. Les bagues AX et ASX sont aussi recommandées pour les logements subissant une dilatation thermique. |
AP |
ASP |
AP/ASP : Les bagues AP et ASP sont très utilisées dans les moteurs, les pompes et les applications pour le vide. |
ADUO |
ADUO : Les bagues ADUO s’adaptent à la plupart des applications rotatives. Recommandées et adaptées à la séparation des fluides ou en cas de fortes pollutions extérieures, notamment dans les applications agricoles, machines-outils, etc. |
Voir tous les profils des bagues d'étanchéité dans la fiche technique
Certains mécanismes très sollicités se trouvant dans des milieux pollués demandent une étanchéité plus complexe qu’une bague standard. Des bagues d'étanchéité sur mesure sont disponibles pour répondre aux applications les plus exigeantes.
Deux grandes normes sont en application : DIN 3760 et ISO 6194.
Une bonne lubrification assure une usure minimale, une meilleure longévité de la bague, ainsi qu’un meilleur rendement.
Avant le montage, il est important de s'assurer que l'environnement est propre et exempt de copeaux et de poussières. Il est ensuite recommandé de lubrifier l'arbre ainsi que le logement.
La bague doit aussi être huilée au niveau de sa lèvre d’étanchéité et de son diamètre extérieur pour faciliter son montage.
Si la bague comporte deux lèvres (type AS), il est préconisé un graissage de l’espace entre les deux lèvres. Il ne faut cependant pas remplir complètement la cavité, car la graisse peut produire un suintement au niveau de la lèvre anti-poussière.
Un graissage par point est plus efficace.
Lorsque deux bagues d’étanchéité sont montées en parallèle, il faut remplir de graisse l’espace entre les deux bagues.
Prévoir un trou de graissage pour d’éventuels remplissages.
Également appelées joints SPI ou joints à lèvre, les bagues d'étanchéité assurent l'étanchéité des arbres tournants dans de nombreuses applications industrielles.
Matière
EPDM, Fluoroélastomère, NBR, PTFE, Silicone
Température min (°C)
-200 (Selon la matière utilisée)
Température max (°C)
+250 (Selon la matière utilisée)
