Fonctionnement
Le composite rotatif est un joint rotatif à double effet capable de supporter la pression d'un ou des deux côtés. Son fonctionnement repose sur l'association d'une bague de frottement et d'un joint torique, dont l'élasticité assure un rôle énergisant.
Cette conception permet de combiner les propriétés de glissement et de résistance chimique du PTFE avec l'élasticité du joint torique. Les composites rotatifs sont proposés en plusieurs matières afin de répondre aux différentes conditions d'utilisation.
Profils disponibles

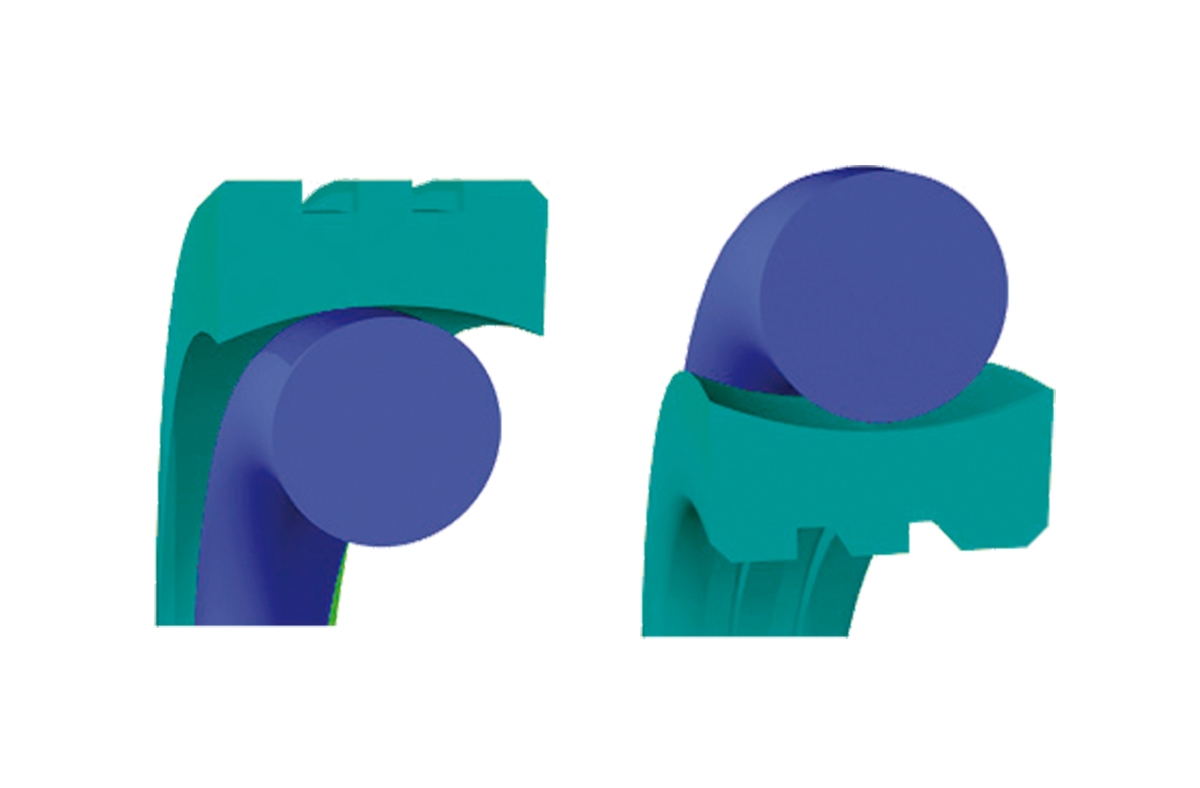

Notre gamme de composites rotatifs comprend deux profils :

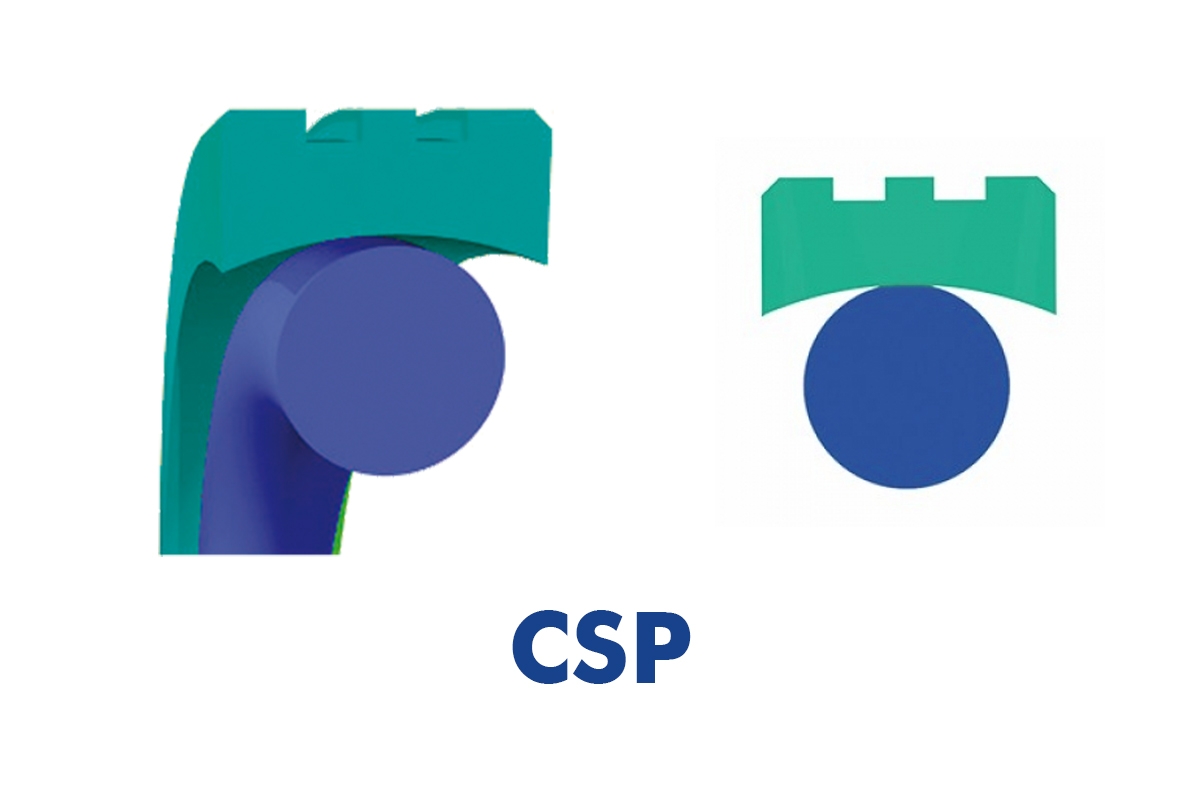

- CSP : composite rotatif comprenant une bague de frottement en PTFE avec expanseur de type torique en élastomère pour piston.

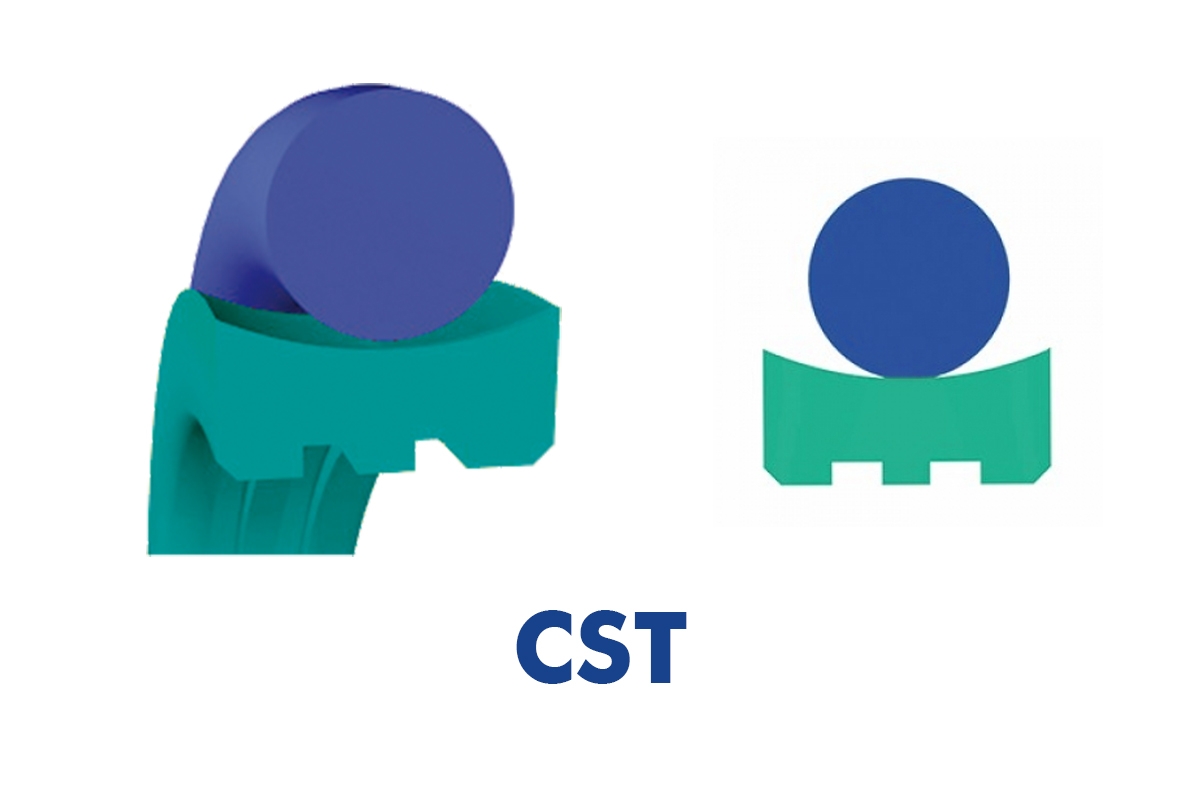

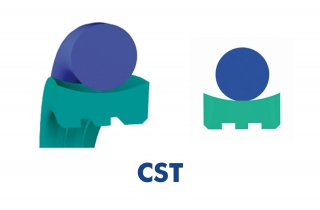

- CST : composite rotatif comprenant une bague de frottement en PTFE avec expanseur de type torique en élastomère pour tige.
Caractéristiques
- Très bonne résistance à la pression.
- Association de l'élasticité du joint torique avec les propriétés de glissement et la résistance chimique du PTFE.
- Supporte de légères translations.
- Face concave conçue pour empêcher la rotation du joint torique.
Matières disponibles
Le choix des matières dépend des conditions d'utilisation.
- PTFE vierge (certification alimentaire FDA sur demande)
- PTFE + fibre de verre + MoS₂
- PTFE + carbone
- PTFE + carbone + graphite
- POM
- PA6, PA6.6
- PU
- PEEK
- Joints toriques : NBR, FPM, EPDM, HNBR, VMQ, FFKM
Applications
Les composites rotatifs CSP et CST sont utilisés dans les systèmes hydrauliques haute pression, notamment pour les presses à injection et les engins de travaux publics.
Notre équipe reste à votre disposition pour vous accompagner dans le choix du composite rotatif adapté à votre application.
