KLINGER® Graphite MULTI-AS

Description

- Composé de couches multiples de graphite expansé laminé et de feuilles d’acier inoxydable lisses (inserts)
- Graphite multicouches possédant une bien meilleure résistance à l’écrasement qu’un graphite classique à renfort à picots
- Comportement remarquable dans le cas de joints à faible largeur de bande (joints pour brides à double emboîtement, joints à barrettes)
- Facile à découper
- Anti-adhérent sur les 2 faces

Épaisseur

Largeur

Longueur

Couleur

Fiche technique

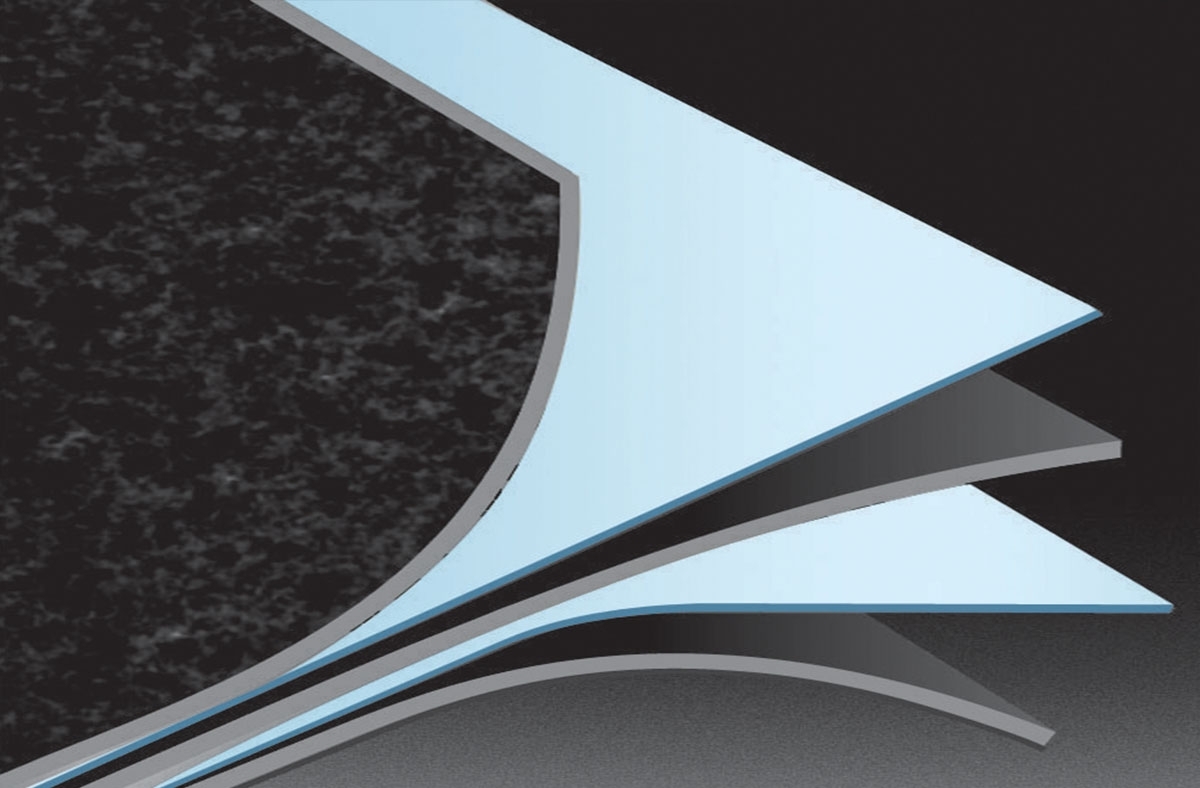

Le joint KLINGER® Graphite MULTI-AS est composé de couches multiples de graphite expansé laminé et de feuilles d’acier inoxydable lisses (inserts). Ce graphite multicouches possède une bien meilleure résistance à l’écrasement qu’un graphite classique à renfort à picots. Il se comporte de façon remarquable dans le cas de joints à faible largeur de bande (joints pour brides à double emboîtement, joints à barrettes). Il est très facile à découper. Le joint d'étanchéité KLINGER® Graphite MULTI-AS est traité anti-adhérent sur les 2 faces.

Composition :
Graphite pur (98%) traité anti-adhérent armé de feuillards Inox 316 L de 0,05 mm (ép. 1,5 mm = 2 inserts, ép. 2 mm = 3 inserts, ép. 3 mm = 5 inserts).

Domaines d'applications :
- Applications sévères
- Hautes températures
- Conditions chimiques difficiles
- Fluides caloporteurs
- Vapeur BP/HP

Matière

Graphite

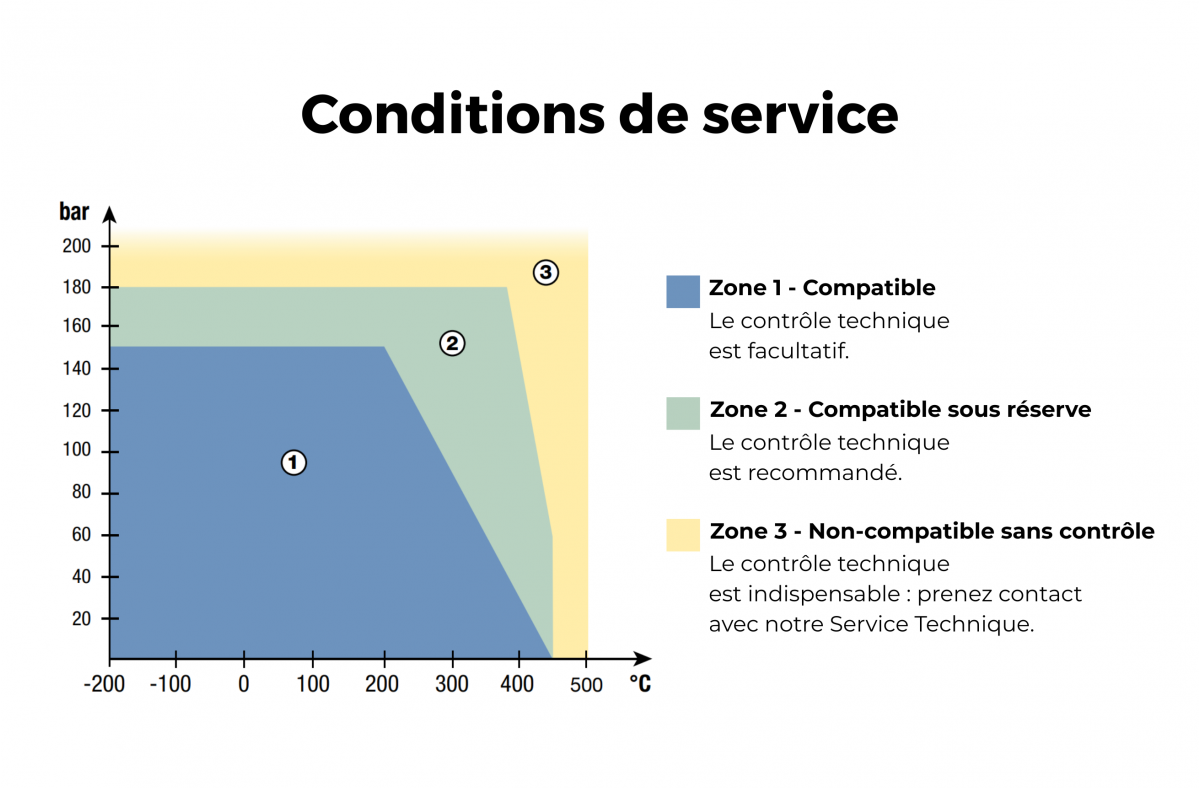

Température min (°C)

-200

Température max (°C)

+500

Pression de service (bar)

200

Compressibilité (%)

- Alimentaire : KTW
- Émission fugitive : DIN-DVGW 3535-6
- Sécurité feu : EN ISO 10497 (API 607)
- Environnement : REACH (SVHC)

Brochure joints souples

Téléchargement (1.81M)

Détails

Caractéristiques techniques

Matière

Graphite

Température min (°C)

-200

Température max (°C)

+500

Pression de service (bar)

200

Compressibilité (%)

Homologations

- Alimentaire : KTW
- Émission fugitive : DIN-DVGW 3535-6
- Sécurité feu : EN ISO 10497 (API 607)
- Environnement : REACH (SVHC)

Documents

Brochure joints souples

Téléchargement (1.81M)

Découpe de joints sur mesure

Depuis plus de 50 ans, nous sommes spécialisés dans la découpe de pièces pour l'étanchéité industrielle. Nos ressources et solutions sur mesure permettent de produire du prototype à la grande série, du projet simple au plus complexe. Grâce à la découpe jet d'eau, cutter et laser, nous sommes en mesure de découper et usiner des matériaux délicats tels que les caoutchoucs compacts et cellulaires, les fibres, les PTFE, les Mica, les graphites.

Nos services

Préconisation, fiabilisation, relevé de côtes, supervision d’arrêts, calcul de couple de serrage, certificat de conformité

Découpe sur plan de l'unité à la série : élastomères, fibres, graphites, mica, PTFE, plastiques, acier, inox, aluminium, cuivre, composites. Fabrication de joints spiralés et striés.
