Joints striés STRIGRAPH®
Joints striés STRIGRAPH®

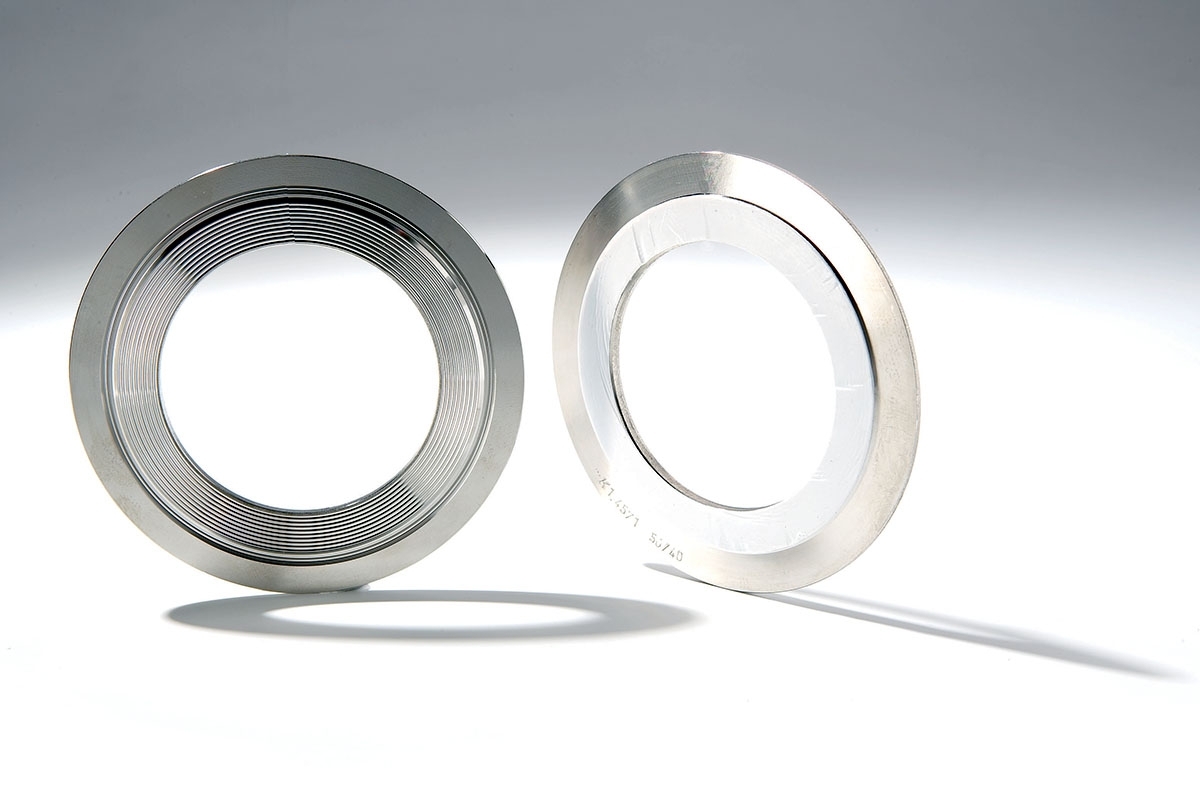

Joint strié Strigraph®

PMUC

Description

- Composés d’une âme métallique dont les deux faces sont usinées de stries concentriques
- Peuvent être soit non revêtus ou revêtus d’une matière tendre sur les deux faces
- Capacité de production pouvant aller jusqu’à 4 000 mm de diamètre

Fiche technique

Les matériaux employés pour ces joints varient selon l’utilisation (fluides, températures, matière de la bride). L’étanchéité est de type métal/métal et nécessite de bons états de surface et des contraintes élevées de serrage. Le profil des stries est défini : en standard, on trouve des angles à 60 et/ou 90° et des pas de 1 et/ou 1,5 mm.

Composition et profil :
Le détail de la composition et des profils sont disponibles dans notre fiche technique téléchargeable.

Domaines d'applications :
- Tous fluides process ou caloporteurs (huiles et fluides thermiques, vapeur, etc.)
- Tous joints de brides, d’appareils, d’échangeurs sur process avec pressions et températures élevées
- Cas des brides limitées en serrage ou avec de très fortes contraintes de serrage
- Remplacement de joints métalloplastiques sur échangeur (joints de grandes dimensions en emboîtements simples
ou doubles, y compris avec barrettes)
- Alternative aux joints spiralés dans le cas de grandes dimensions et faible largeur de bande
- Utilisation dans toute l’industrie et particulièrement en raffinerie, pétrochimie, chimie, centrale nucléaire et thermique, centrale d’énergie et de traitement des déchets, etc.

Matière

Métal

Température min (°C)

-200

Température max (°C)

+900

Pression de service (bar)

400

- Énergie : PMUC (EDF)

Les matériaux employés pour ces joints varient selon l’utilisation (fluides, températures, matière de la bride). L’étanchéité est de type métal/métal et nécessite de bons états de surface et des contraintes élevées de serrage. Le profil des stries est défini : en standard, on trouve des angles à 60 et/ou 90° et des pas de 1 et/ou 1,5 mm.

Composition et profil :
Le détail de la composition et des profils sont disponibles dans notre fiche technique téléchargeable.

Domaines d'applications :
- Tous fluides process ou caloporteurs (huiles et fluides thermiques, vapeur, etc.)
- Tous joints de brides, d’appareils, d’échangeurs sur process avec pressions et températures élevées
- Cas des brides limitées en serrage ou avec de très fortes contraintes de serrage
- Remplacement de joints métalloplastiques sur échangeur (joints de grandes dimensions en emboîtements simples
ou doubles, y compris avec barrettes)
- Alternative aux joints spiralés dans le cas de grandes dimensions et faible largeur de bande
- Utilisation dans toute l’industrie et particulièrement en raffinerie, pétrochimie, chimie, centrale nucléaire et thermique, centrale d’énergie et de traitement des déchets, etc.

Matière

Métal

Température min (°C)

-200

Température max (°C)

+900

Pression de service (bar)

400

- Énergie : PMUC (EDF)
