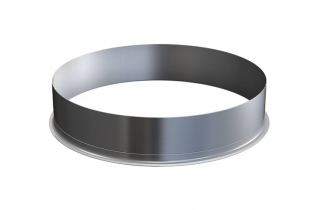

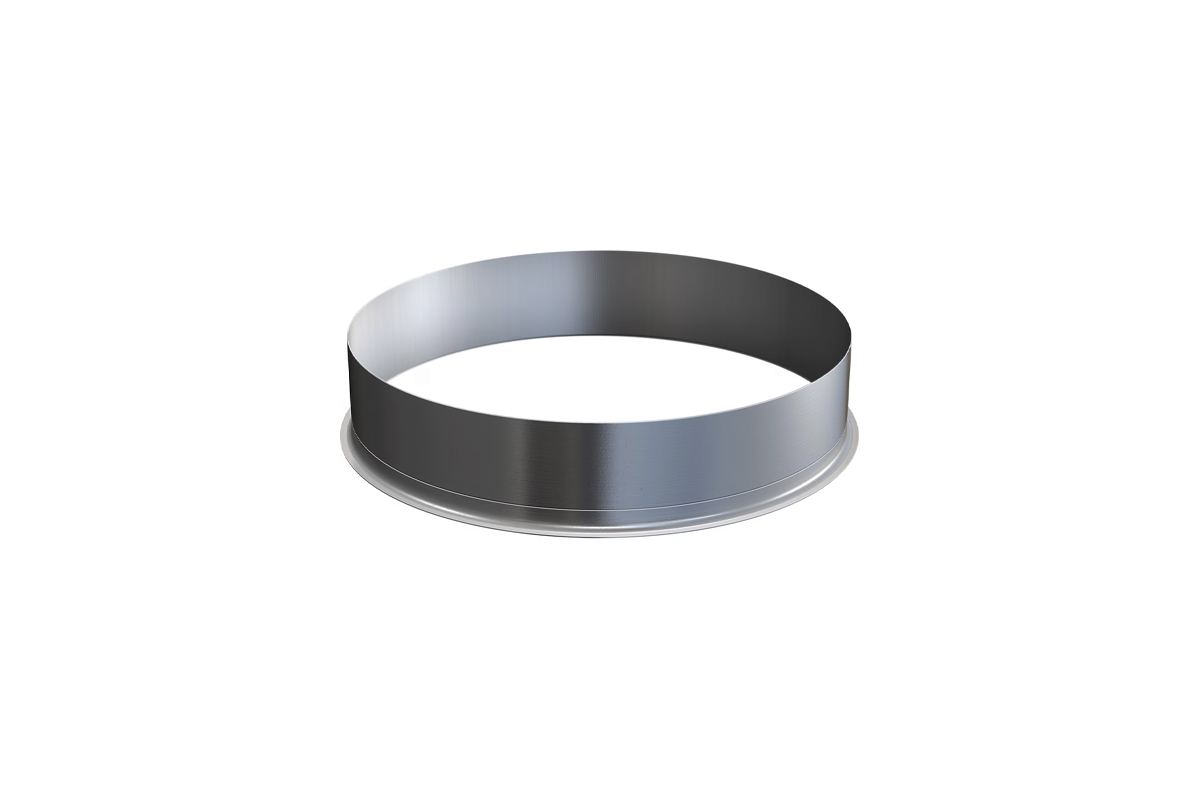

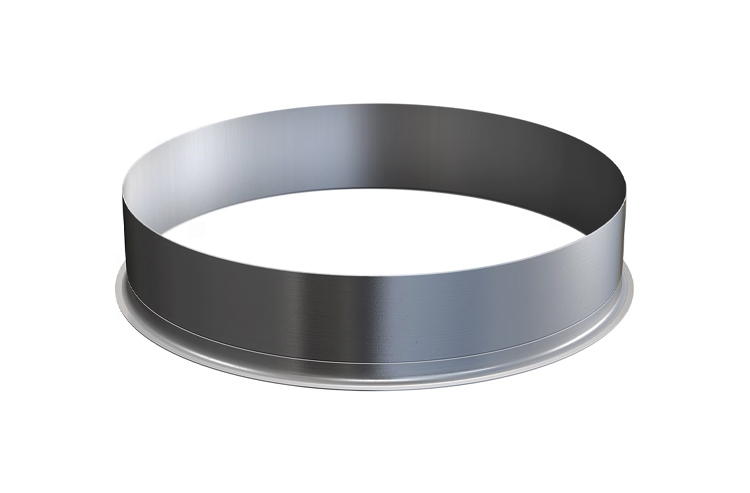

Piste d'usure

La piste d’usure est une alternative à la réparation ou au remplacement de l’arbre. Le manchon de réparation présente donc les avantages suivants par rapport aux méthodes traditionnelles :

• Temps de réparation rapide et économique
• Les manchons sont tellement fins que l’on peut monter les mêmes dimensions de joint sur l’arbre après réparation
• Temps d’intervention rapide grâce à un temps d’arrêt machine court
• Plus simple à mettre en oeuvre

Fonctionnement

• Lorsque que des rainures ou usures appa­raissent sur la surface de l’arbre, au niveau de la lèvre, l’étanchéité n’est plus efficace. Il ne suffit pas de changer la bague pour la retrouver, il faudra aussi donc retoucher l’arbre

• L’alternative est de placer sur l’arbre une piste d’usure. Cela permet dans la plupart des cas, de ne pas démonter l’arbre et d’installer une nou­velle bague sans retoucher la surface

• La piste d’usure reste une alternative économique à la trempe et la rectification de l’arbre

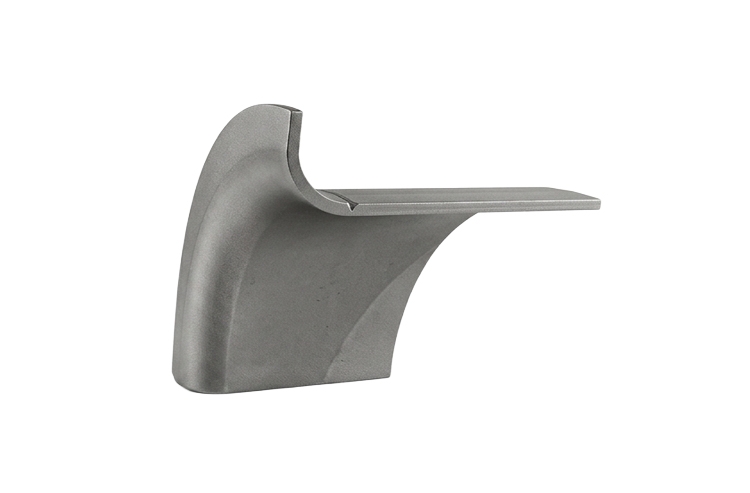

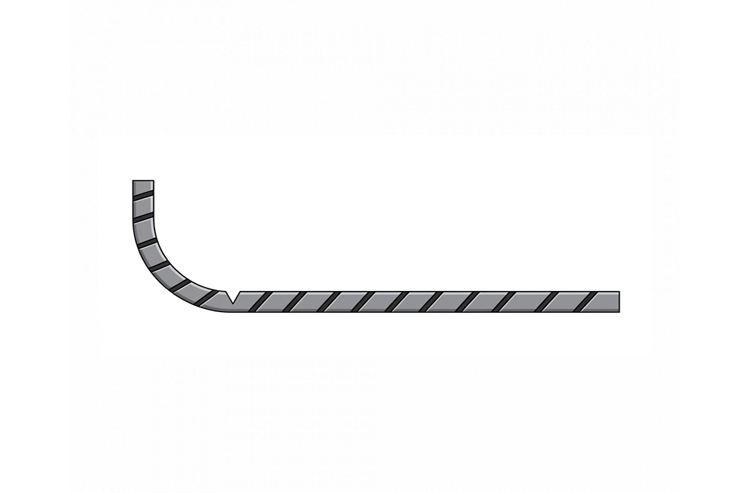

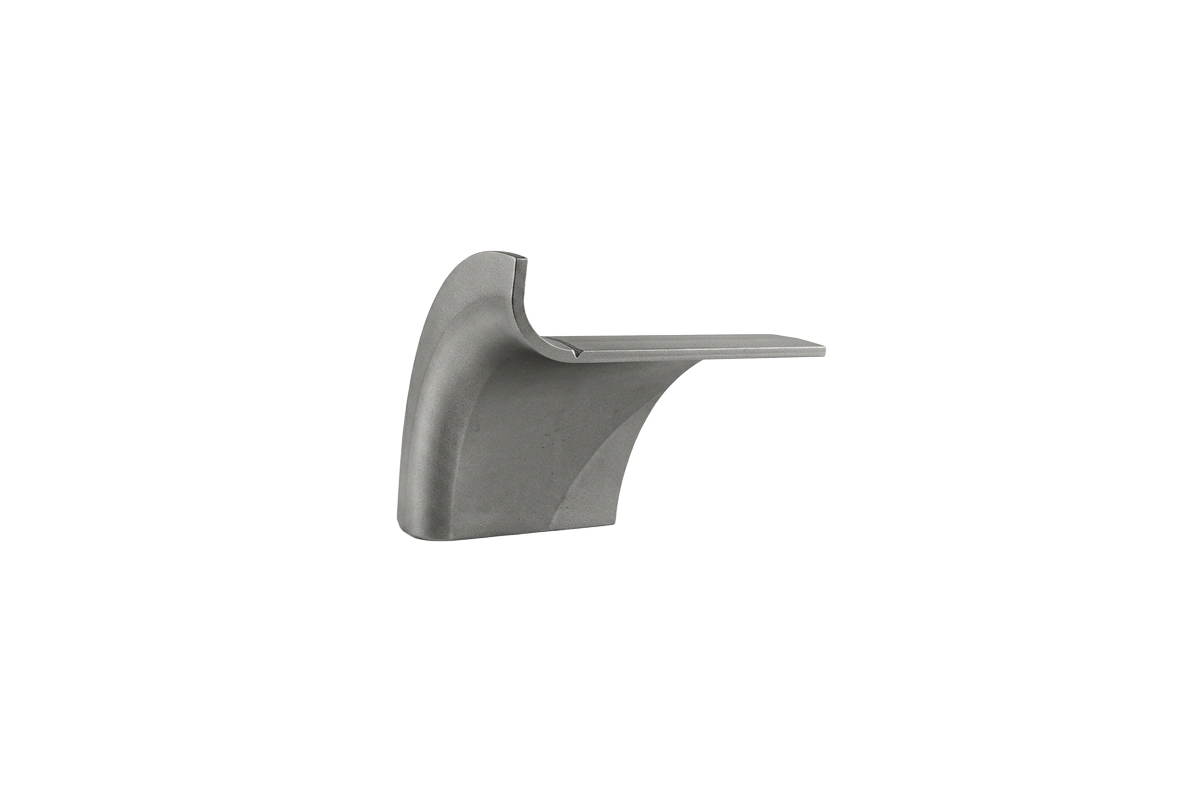

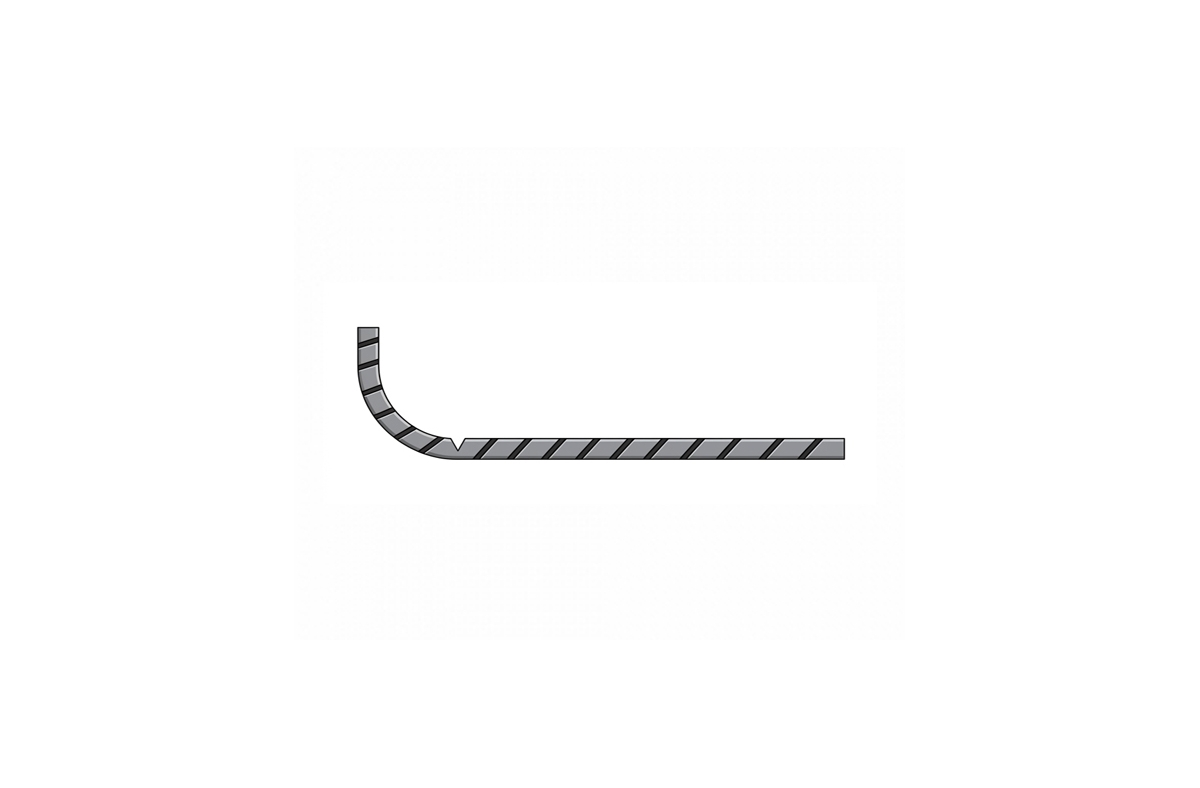

Composition

• Manchon épaisseur ~0.28mm
• Collerette de montage
• Gorge permettant de supprimer facilement la collerette après montage

Dimensions en pouces et métriques

• Ra : 0.20 à 0.80 µm
• Rz : 1 à 5 µm
• Rmax : 6.3 µm max

Montage

• Pour arbres de Ø12 à Ø200

Autres dénominations commerciales

Speedy-sleeves, manchon de réparation
