Joint Graphitor GBM®

Description

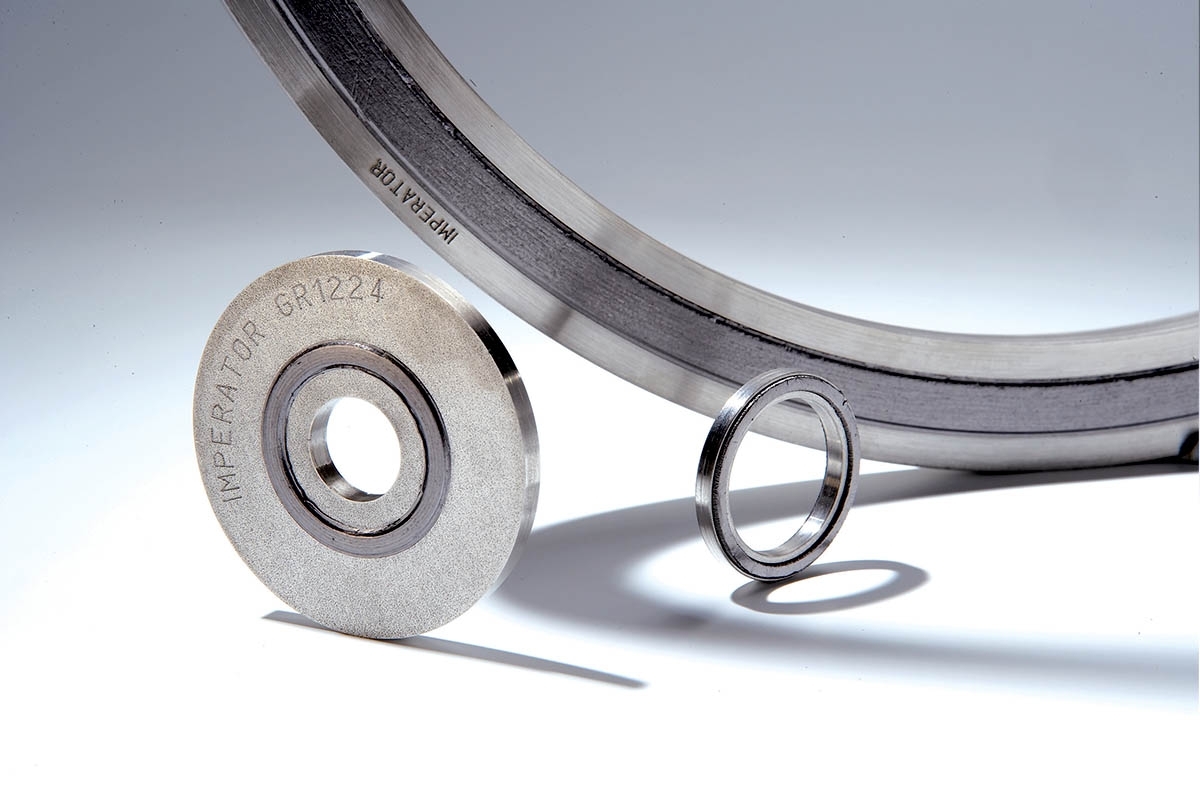

- Composés d’une âme métallique monobloc extrêmement rigide et de bagues en graphite expansé matricé
- Les bagues graphite sont enchâssées dans des gorges usinées sur chaque face du joint, elles assurent l’étanchéité
- L’âme métallique monobloc sert de limiteur d’écrasement à ces bagues graphite, minimisant fortement la déformation des brides (mise en parapluie) et évitant la rupture de l’étanchéité.
- Grâce au contact métal/métal, la partie active du joint ne peut pas subir de surcontrainte lors des variations de pression et/ou de température.

Dimensions normalisées : Tous DN et PN
Dimensions non-normalisées : toutes dimensions sur demande

Fiche technique

Le profil des gorges possède un design particulier de forme trapézoïdale dont le rôle est de maintenir les bagues sans adjonction de colle. Elles ne peuvent donc ni chasser, ni s’extruder, ni rompre en cas de sur-serrage.
Les bagues graphite ont une forme spécifique qui favorise le contact métal/métal après serrage. La densité de la bague est calculée en fonction des conditions de service. Cette conception exclusive du GRAPHITOR® offre une possibilité et une facilité de montage avec un niveau de sécurité sans précédent.
Tous les joints GRAPHITOR® sont rechargeables en graphite GBM.

Composition et profil :
Le détail de la compostion et des profils sont disponibles dans notre fiche technique téléchargeable.

Domaines d'applications :
- Brides normalisées : Circuits difficiles, vapeur, fluides caloporteurs, fluides corrosifs et/ou dangereux nécessitant des taux de fuite réduits et/ou des temps d’intervention rapides
- Robinetterie : Liaisons corps chapeau de vanne, soupapes
- Brides de corps d'appareil : Conditions sévères de pression et de température, cryogénie
- Nucléaire : Générateurs de vapeur, soupapes, robinetteries, échangeurs (bonne tenue aux radiations), circuits primaires des centrales EDF
- Marine : Bâtiments de surface et sous-marin

Matière

Métal

Température min (°C)

-240

Température max (°C)

+600

Pression de service (bar)

1000

- Énergie : PMUC (EDF)

Détails

Caractéristiques techniques

Matière

Métal

Température min (°C)

-240

Température max (°C)

+600

Pression de service (bar)

1000

Homologations

- Énergie : PMUC (EDF)
