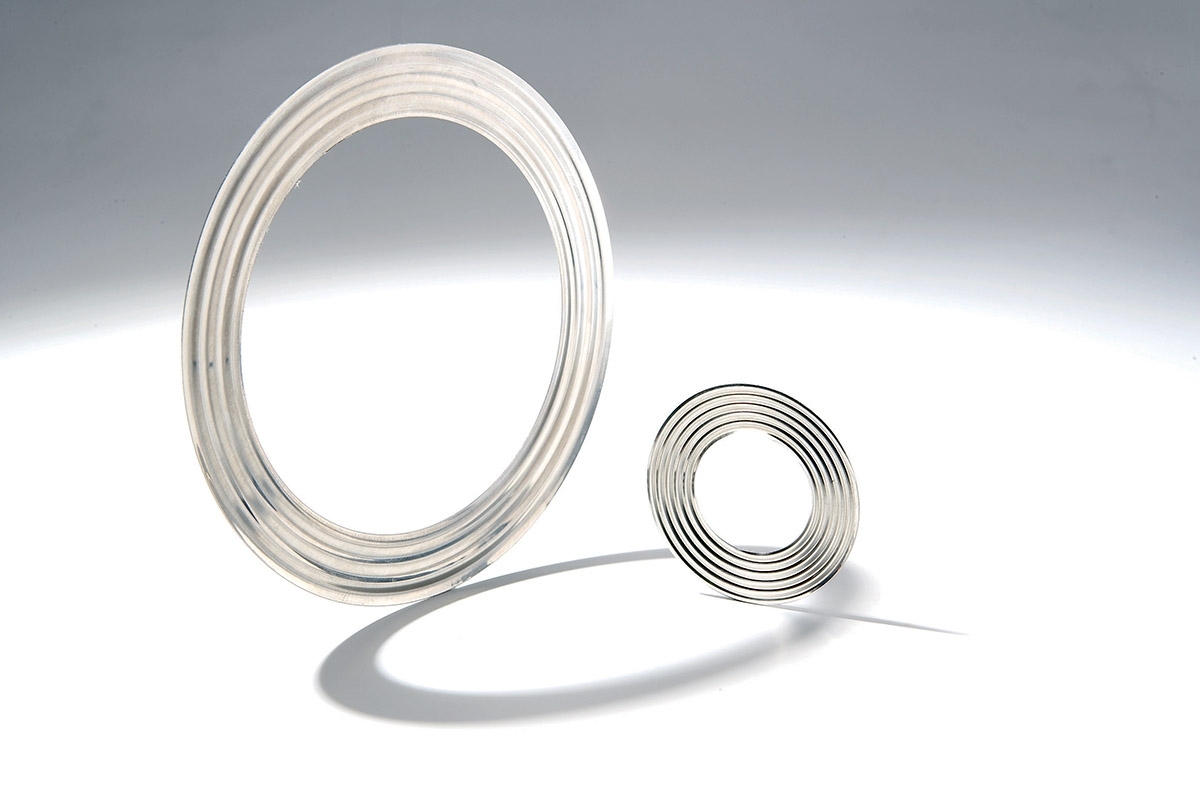

Joint ondulé Eyrcor®

PMUC

Description

- Obtenus par emboutissage ou moletage de tôle métallique de faible épaisseur (0,3 à 0,5 mm)
- La dimension des ondes (pas de 1,5 - 3 ou 5 mm) et l’épaisseur du joint (0,8 à 1,5 mm) dépendent de son diamètre et de sa largeur de bande
- Fabrication de différentes formes (circulaire, ovale, elliptique) avec ou sans trou de boulon
- Les joints de forme spéciale ou de grand diamètre (maxi 3000 mm) sont réalisés en secteurs soudés (impérativement revêtus)

Dimensions normalisées : DN 10 à 900
Dimensions non-normalisées : nous consulter

Fiche technique

Joints ondulés EYRCOR sans revêtement (type 01) :
Ils nécessitent un très bon état de surface des portées.
Joints ondulés EYRCOR avec couche de revêtement (type 02, 02J) :
Il s’agit d’un joint métallique ondulé recouvert sur les 2 faces de matériau souple choisi en fonction des conditions de service. On trouve en généraldu graphite, PTFE ou mica et parfois des cordons d’étanchéité collés dans les ondulations (fibre de verre : type 05). Joints ondulés EYRCOR revêtus avec sertissure interne (type 03, 03J) :
Il s’agit d’un joint ondulé avec revêtement graphite ou mica muni d’une sertissure interne en Inox ou en Inconel®. La résistance mécanique est alors accrue et le taux de fuite est abaissé.

Composition et profil :
Le détail de la composition et des profils sont disponibles dans notre fiche technique téléchargeable.

Domaines d'applications :
Les applications sont dans tous les milieux industriels, joints de brides, échangeurs, de trou d’homme, de cuves et réservoirs , etc. Pour tous fluides, eau, vapeur, fluides caloporteurs, gaz chauds, fluides chimiques, etc.

Matière

Métal

Température min (°C)

-200

Température max (°C)

+900

Pression de service (bar)

280

- Énergie : PMUC (EDF)

Joints ondulés EYRCOR sans revêtement (type 01) :
Ils nécessitent un très bon état de surface des portées.
Joints ondulés EYRCOR avec couche de revêtement (type 02, 02J) :
Il s’agit d’un joint métallique ondulé recouvert sur les 2 faces de matériau souple choisi en fonction des conditions de service. On trouve en généraldu graphite, PTFE ou mica et parfois des cordons d’étanchéité collés dans les ondulations (fibre de verre : type 05). Joints ondulés EYRCOR revêtus avec sertissure interne (type 03, 03J) :
Il s’agit d’un joint ondulé avec revêtement graphite ou mica muni d’une sertissure interne en Inox ou en Inconel®. La résistance mécanique est alors accrue et le taux de fuite est abaissé.

Composition et profil :
Le détail de la composition et des profils sont disponibles dans notre fiche technique téléchargeable.

Domaines d'applications :
Les applications sont dans tous les milieux industriels, joints de brides, échangeurs, de trou d’homme, de cuves et réservoirs , etc. Pour tous fluides, eau, vapeur, fluides caloporteurs, gaz chauds, fluides chimiques, etc.

Matière

Métal

Température min (°C)

-200

Température max (°C)

+900

Pression de service (bar)

280

- Énergie : PMUC (EDF)
